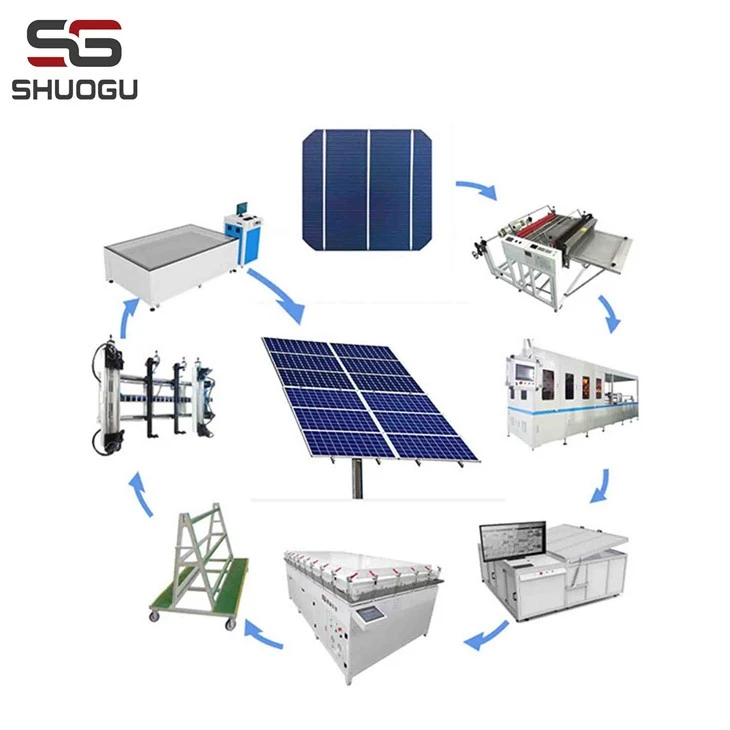

Линия по производству солнечных панелей

1

Сортировочная машина для солнечных батарей

1. Производительность: 720 шт/ч;
2. Применимый тип ячейки: 4BB~6BB MBB, максимальный размер ячейки: 210 мм * 210 мм,
3. Коэффициент поломки: меньше или равно 0,1 процента солнечного элемента класса А.
4. Толщина солнечного элемента: 140-300 мкм
5. Уровень освещенности солнечного симулятора: плюс плюс плюс плюс
6. Спектральный диапазон: 300-1200нм
7. Время вспышки: 10-150 мс
8. Диапазон излучения: 200-1200Вт/м²

1

2

Устройство для лазерной разметки солнечных элементов (Авто)

1. Диапазон резки: стандартные ячейки не более 210x210 мм, все виды нестандартных ячеек, кремниевые пластины, отсутствующие уголки, нестандартное снятие фаски
2. Мощность лазера: 30 Вт по индивидуальному заказу.
3. Длина волны лазера: 1064 нм
4. Скорость резки: 600 мм/с, глубина резки: менее 100 мкм.
5. Производительность: 1200 штук в час.

1

3

Автоматический резак для полос припоя

1. Использование: резка припоя
2. Точность резки: ±0,1 мм.
3. Длина резки: 20-999 мм
4. Эффективность резки: 6-8 км/ч
5. Максимальная ширина резки: 8 мм.
6. Мощность: 180 Вт

1

4

Электрический паяльник с термоуправлением

Мощность: 150 Вт

10

5

Стрингер солнечных батарей

1. Применимые ячейки:
26~156x156 мм 26~166x166 мм, 30~182x182 мм 30~210x210 мм
Толщина ячейки: не менее 160 мкм
2. Применимая лента для припоя:
толщина: 120 мкм~250 мкм
Ширина: {{0}},6~2,0 мм (0,6~0,9 для ячеек 9bb~ячейки 10bb, 1,0 мм для ячеек 6bb , 1.2мм для ячеек 5бб)
3. Строковый параметр:
Максимальная длина струны: 2000 мм (договорная)
Интервал между ячейками: 1.0-5.0мм ±0.2мм регулируемый
Номер шины: 5бб, 6бб, 9бб, 10бб, 12бб
4. Скорость пайки:
1800шт/ч

1

6

Держатель струны солнечных батарей

Материал: пластик
Форма: полая и U-образная

120

7

Тележка для солнечных батарей

Материал: сталь
Форма: двухсторонняя с десятью слоями

6

8

Автоматическая машина для резки EVA/TPT

1. Скорость подачи: 70 м/мин.
2. Длина резки: 1 мм -100 м
3. Ширина резки: 0.1мм-1400мм
4. Точность: 0.1 мм

1

9

Стол для резки EVA/TPT

Материал: алюминиевый сплав
Аксессуар: зубчатый инструмент

1

10

Пресс-форма для резки TPT/EVA

пластина из нержавеющей стали 1,5 мм

4

11

Трансмиссионная тележка TPT/EVA

Материал: сталь
Структура: два слоя, всенаправленное колесо.

3

12

Стол для укладки материалов

Материал: алюминиевый сплав.
Функция: Укладка сырья. И лазо может определять напряжение и ток.

3

13

Трансмиссионная тележка модуля укладки

Материал: сталь
Структура: десять слоев, всенаправленное колесо.

6

14

Тестер дефектоскопа солнечного модуля (EL)

Он используется для дефектоскопии кристаллического кремния, который может маркировать искусственные дефекты.
1. Максимальный размер модуля: 2400*1400 мм
2. Производственная мощность: 5 с/шт.
3. Разрешение камеры: 2400 Вт
4. Тип камеры: COMS
5. Время экспозиции: 1 ~ 30 с (регулируется)

1

15

Автоматический ламинатор с солнечными модулями

1. Годовая мощность: 550 Вт/шт.*1 шт./раз*3,3 раза/ч*22 ч/день*330 дней≈13 МВт/год x 4 компл.≈50 МВт/год.
2. Эффективный размер: 2600*1500
3. Мощность: 13,5 кВт
4. Напряжение: 380 В, трехфазное, пятипроводное.
5. Метод нагрева: электрический нагрев

4

16

Наблюдательный стол модуля укладки

Материал: алюминиевый сплав
Структура: два слоя стентов, зеркало

1

17

Тележка солнечного модуля

Материал: стальная конструкция
Форма: А-образная

4

18

Ручной стол обрезки

Материал: сталь

4

19

Каркасная машина

С гидравлической облицовкой

1

20

Уборочный стол

Материал: сталь
С четырьмя ящиками для инструментов.

4

21

IV тестер

Измеряемые параметры: ВАХ, ток короткого замыкания, напряжение холостого хода, пиковая мощность, пиковое напряжение в точке мощности, ток, постоянный ток в точке напряжения, коэффициент заполнения, эффективность преобразования, последовательное сопротивление, параллельное сопротивление
1. Макс. Освещенная площадь: 2400мм×1400мм
2. Производственная мощность: 6 с/шт. (типичное значение)

1

22

Беспроводной лазерный сканер

1. Одномерный код
2. Расстояние Bluetooth: 20 м

1

23

Принтер штрих-кода

1. Максимальная скорость печати: 101,6 мм/с.
2. Максимальная ширина печати: 105,7 мм.
3. Максимальная длина печати: 500 мм.
4. Ширина этикетки: 22,4 мм -111 мм

1
